5931 H25/23 塔吊
设备名称：塔吊
设备型号：H25/23
设备编号：5931
生产厂家：沈阳三洋建筑机械有限公司
生产日期：2010年4月
项目工程名称：红庆河项目工程
设备安装时间：2015年4月10日
设备拆除时间：-
方案设计高度：108米
设计附墙数：2道
设备管理员：冉孟民-点击姓名呼叫
安全操作规程：点击查看

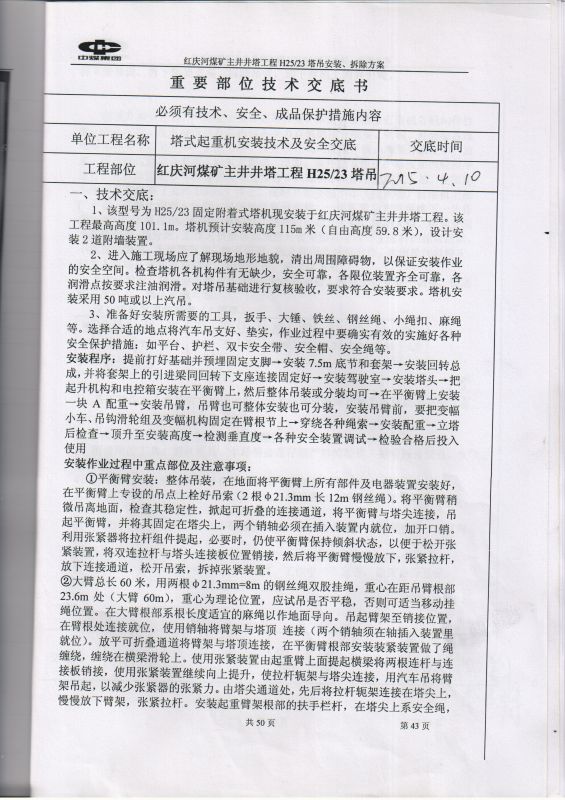

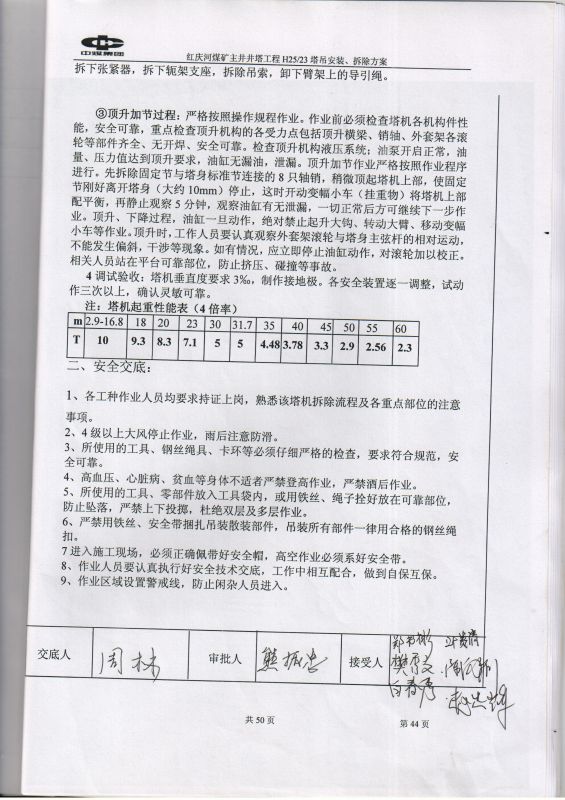

维修保养交底书：点击查看

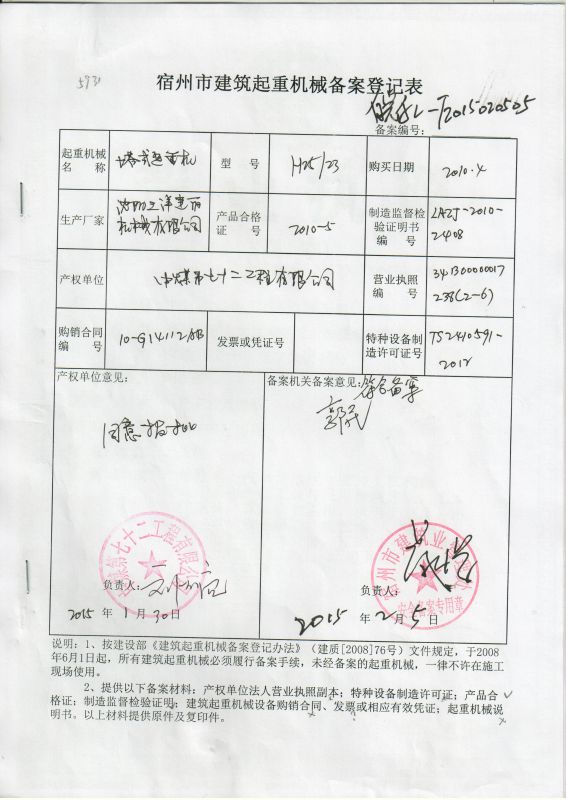

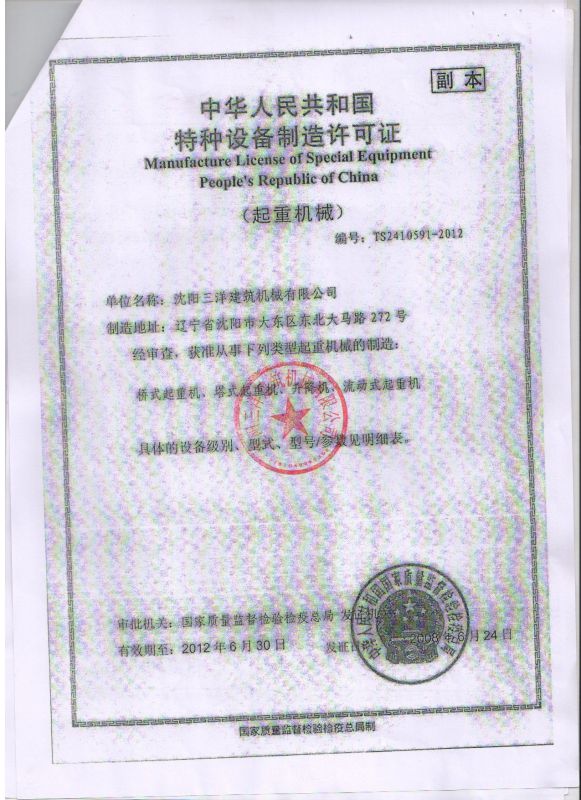

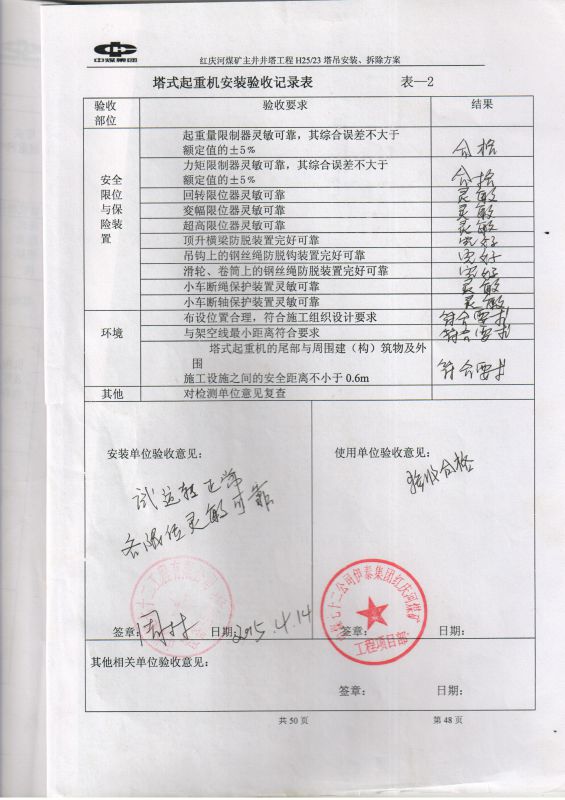

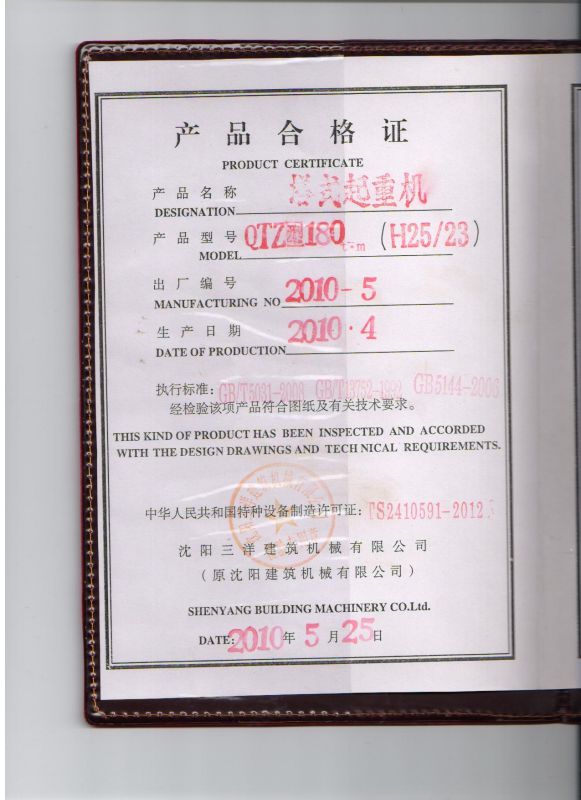

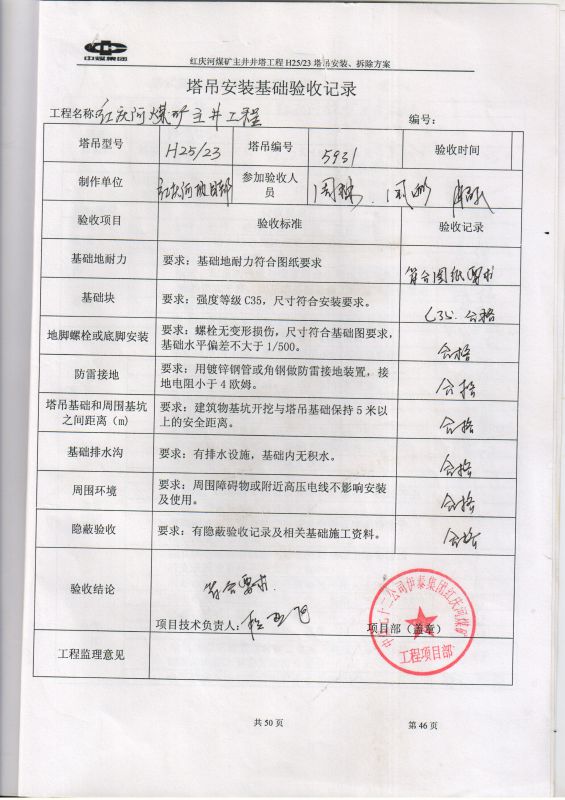

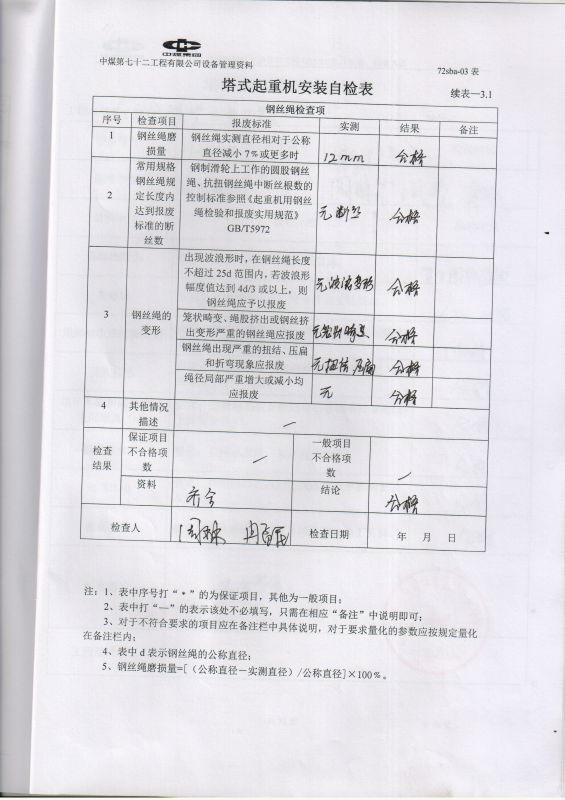

设备验收资料：

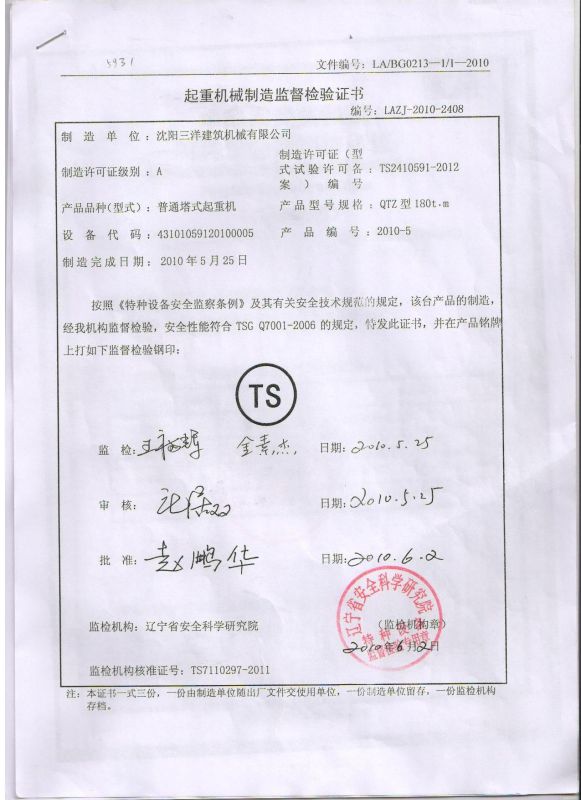

设备检验资料：
设备操作人员：贺文金 彭建辉

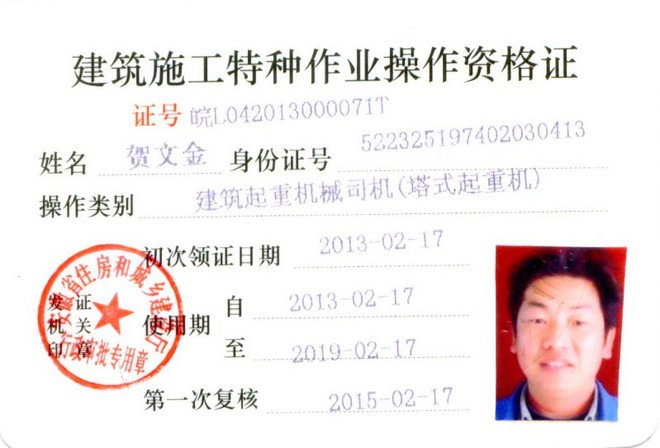

操作人员上岗证：
设备参数：
无附着最大安装高度：60m
附着后最大安装高度：203.8m
起重臂长度：60m
最大吊重：10000Kg(2.9m-16.8m)
起重臂前端吊重：2300Kg
混凝土基础设计强度：C35
标准节连接螺栓：采用直径55长度180的销轴连接

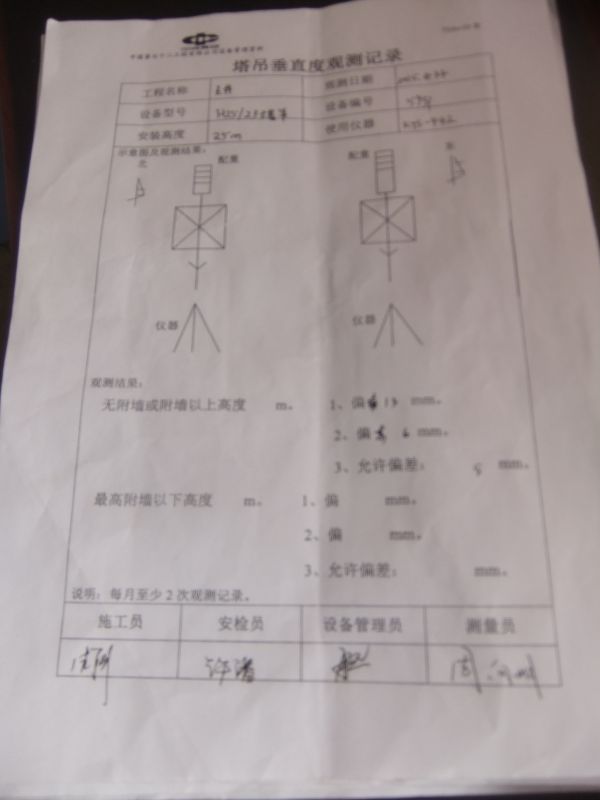

垂直度允差：3/1000

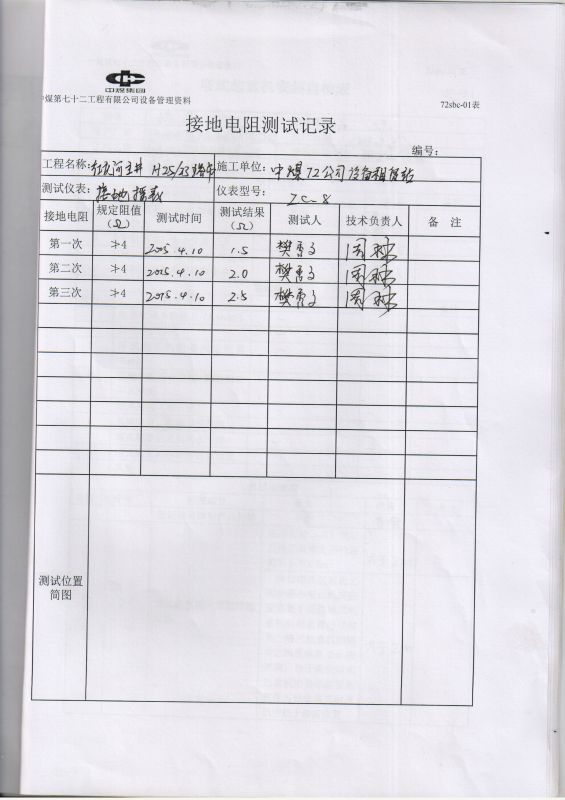

整机接地电阻：小于4Ω
电力系统：三相五线制
电源电缆：3×YC1*50+2×YC1*16
电压：380V±10﹪
供电频率：50Hz
整机总功率：70KW
工地电源开关I≥200A
起重性能表：
- - 幅度R(m) 2.9～16.8 18 20 23 25 28 30 31 31.7 35 37 40 42 45 47 50 52 55 57 60 | 50米臂长 2倍率 起重量Q(kg) 5000 3000 5000 5000 5000 5000 5000 5000 5000 4480 4150 3780 3560 3300 3120 2900 2750 2560 2500 2300 | 50米臂长 4倍率 起重量Q(kg) 1000 9300 8300 7100 6420 5640 5200 5000 5000 4480 4150 3780 3560 3300 3120 2900 2750 2560 2500 2300 |
各部件吊装重量、尺寸：
部件名称 标准节 爬升架 塔顶 起重臂 平衡臂 回转支座 司机室 吊钩 配重 | 吊重(kg) 尺寸(m) 1820 2.0*2.0*3.0 9250 4011 10884 60 6270 14.387*2.893*2.08 5543 405 - 220 - 4200*5 - |
H25/23塔吊技术图册：
