5904 MC110 塔吊

设备名称：塔吊

设备型号：MC110

设备编号：5904

生产厂家：张家港博坦公司

生产日期：2004年6月

项目工程名称：信阳项目部

设备安装时间：2015年7月3日

设备拆除时间：-

方案设计高度：65米

设计附墙数：-

设备管理员：张波-点击姓名呼叫

安全操作规程：点击查看

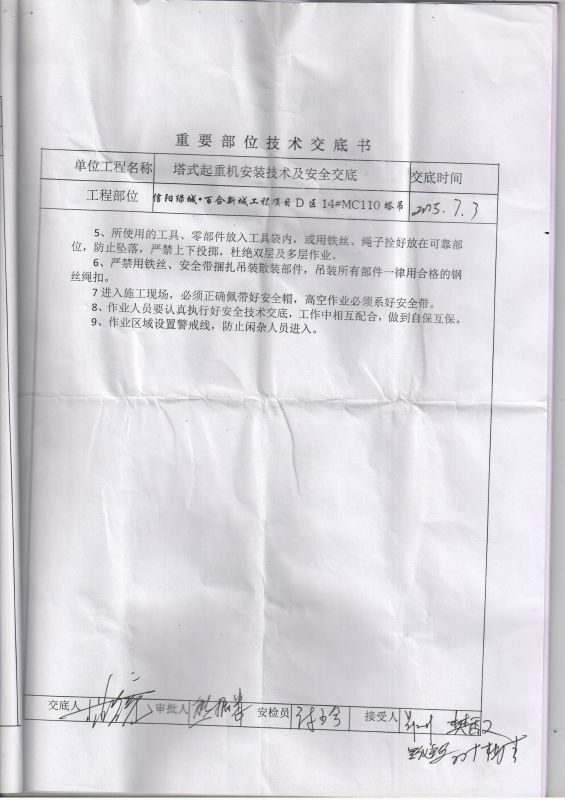

维修保养交底书：点击查看

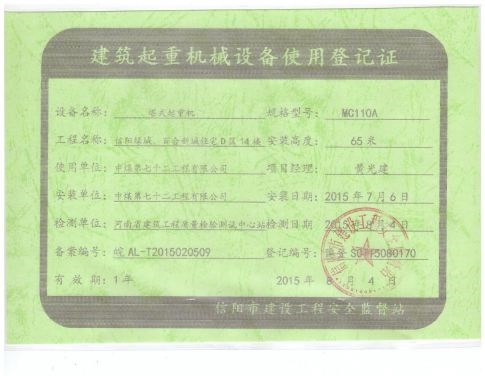

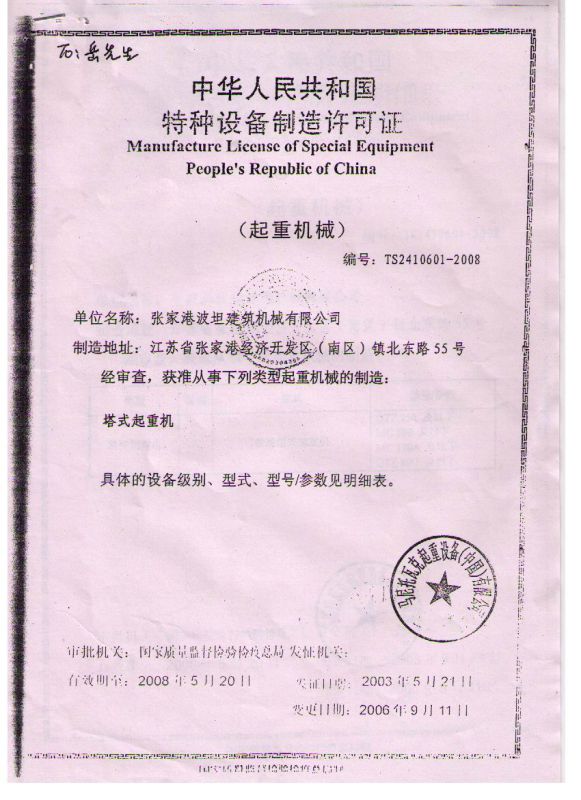

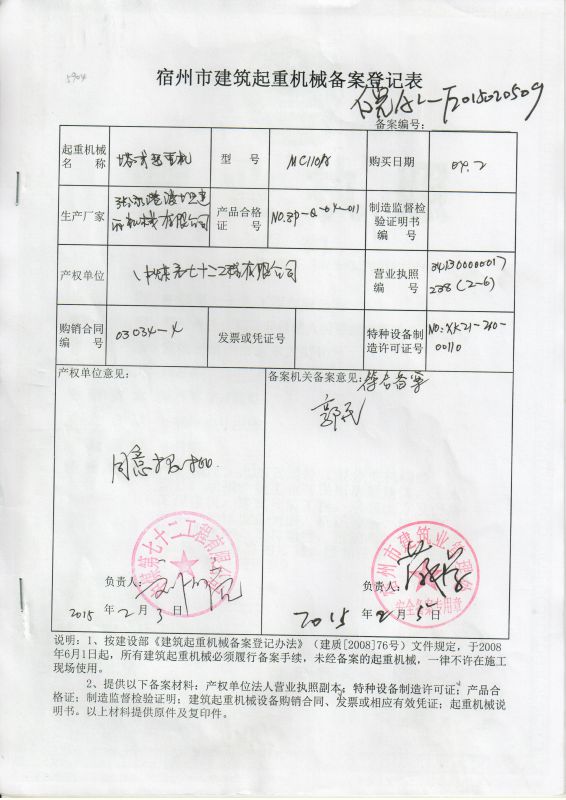

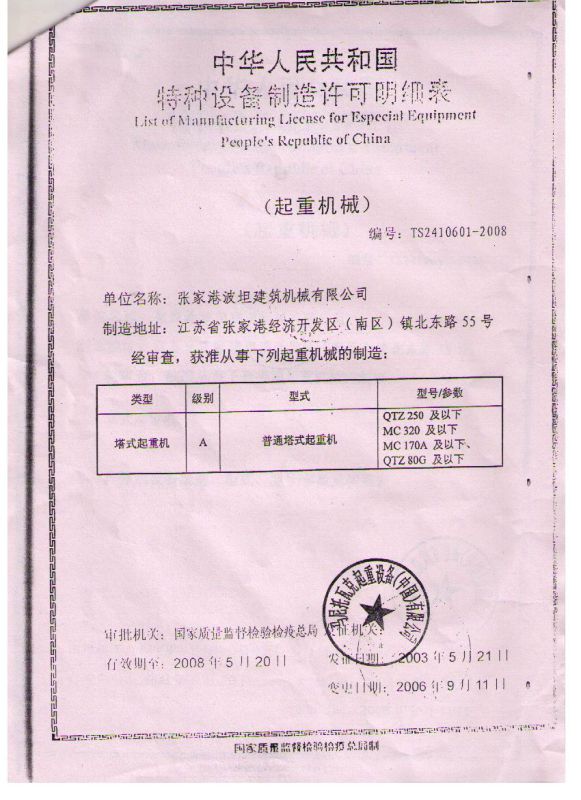

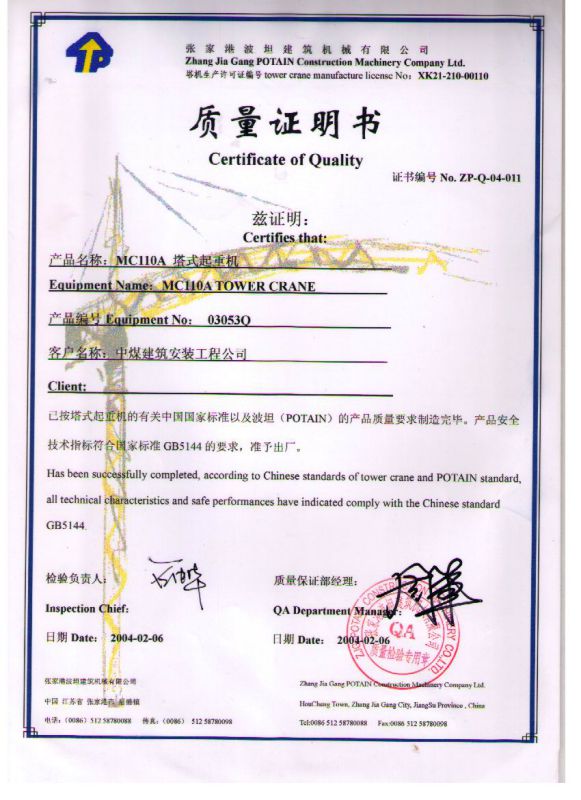

设备相关证件：

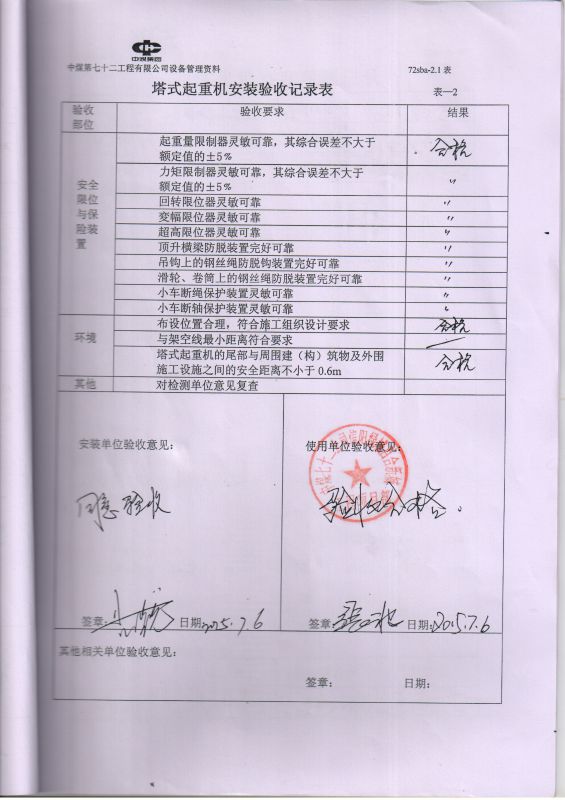

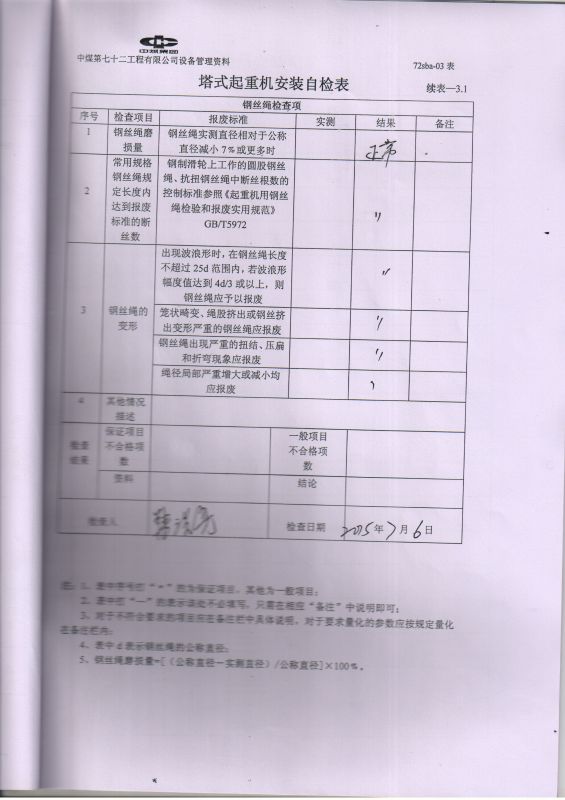

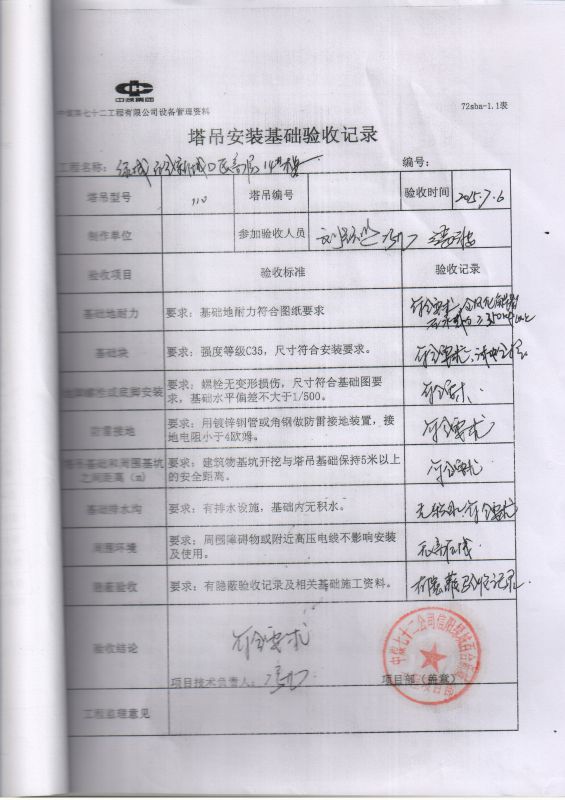

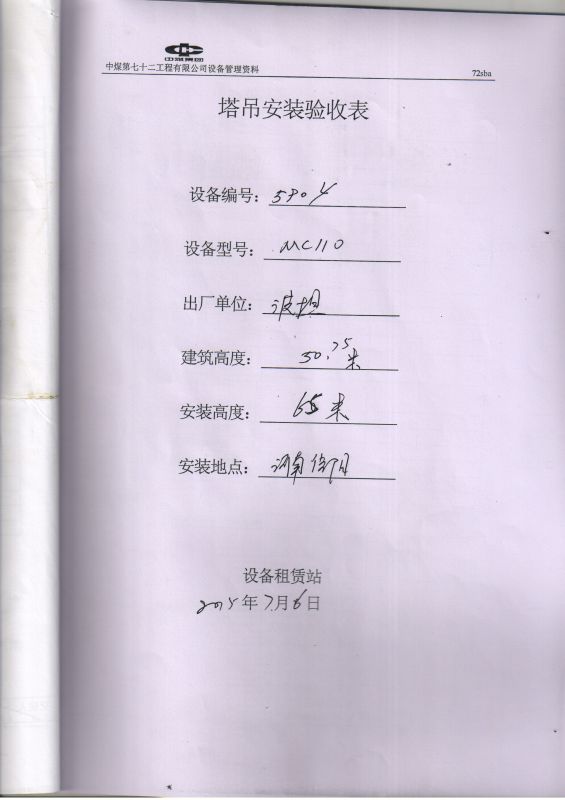

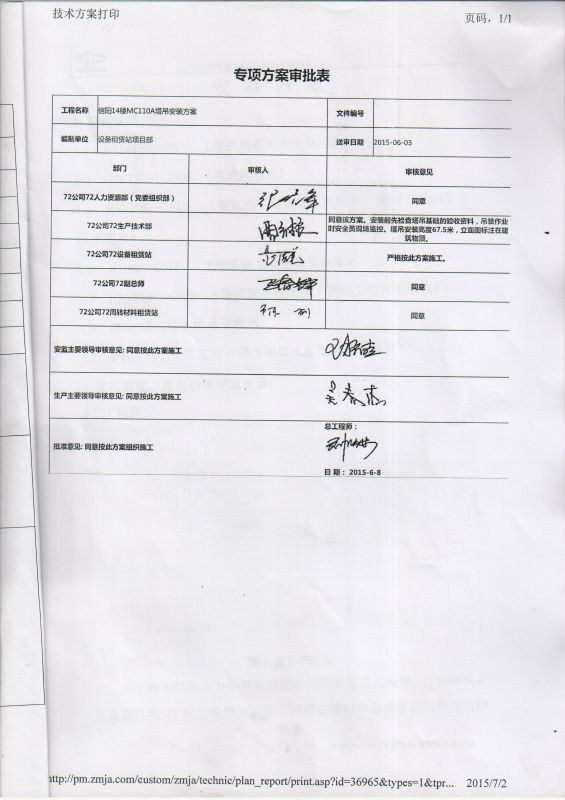

设备验收资料：

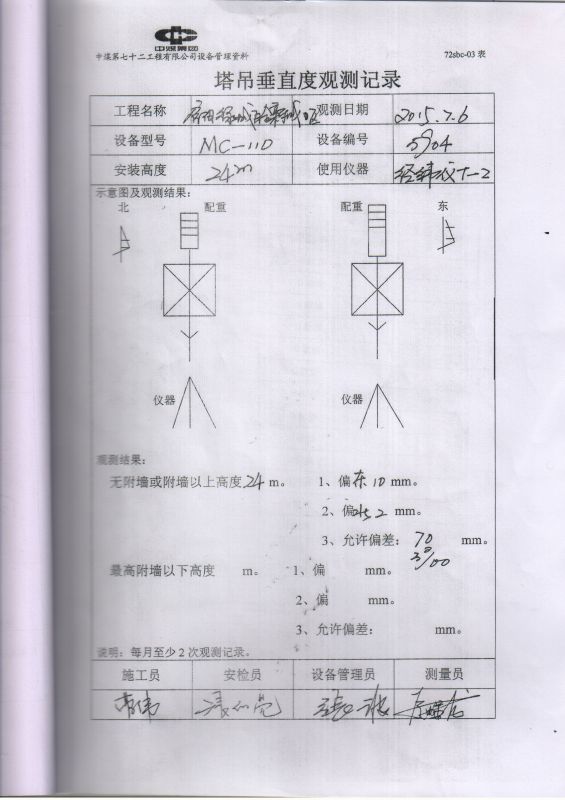

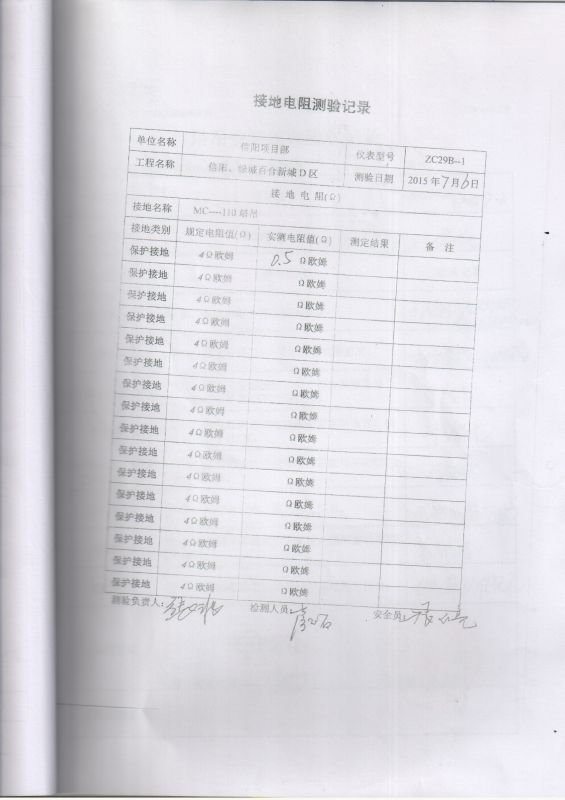

设备检验资料：


设备操作人员：-

操作人员上岗证：-

设备参数：

无附着最大安装高度：44m

附着后最大安装高度：146m

起重臂长度：55m

最大吊重：6000Kg(17m半径内)

起重臂前端吊重：1600Kg

混凝土基础设计强度：C35

标准节连接：采用直径50mm长度180mm的销轴连接

垂直度允差：3/1000

整机接地电阻：小于4Ω

电力系统：三相五线制

电源电缆：YCW3×16+2×10

电压：400V（+6% -10﹪）

供电频率：50Hz

整机总功率：35.8KW

工地电源开关I≥100A

起重性能表：

幅度R(m)

2～17
20
22
25
27
29.8
33
35
37
40
42
45
47
50
52
55

50米臂长

2倍率

起重量Q(kg)

3000
3000
3000
3000
3000
3000
3000
2790
2610
2380
2240
2060
1950
1800
1720
1600

50米臂长

4倍率

起重量Q(kg)

6000
4970
4420
3770
3410
3000
3000
2790
2610
2380
2240
2060
1950
1800
1720
1600

各部件吊装重量、尺寸：

部件名称

标准节
顶升套架
起重臂
平衡臂
司机室
吊钩
配重

吊重(kg) 尺寸(m)

940         1.65*1.65*2.5
2360       2.03*2.03*5.98
8406   55
2630       14.3
456           -
274             -
3450*4        -
2250*1        -

MC110塔吊技术图册：

点击查看MC110塔吊基础图纸

点击查看MC110塔吊电气图纸
