5923 QTZ63 塔吊
设备名称：塔吊
设备型号：QTZ63
设备编号：5923
生产厂家：徐州建筑机械有限公司
生产日期：2004年8月
项目工程名称：汴北棚户区改造项目工程2#楼
设备安装时间：2017年5月20日
设备拆除时间：-
方案设计高度：70米
设计附墙数：2道
设备管理员：刘欢-点击姓名呼叫
安全操作规程：点击查看

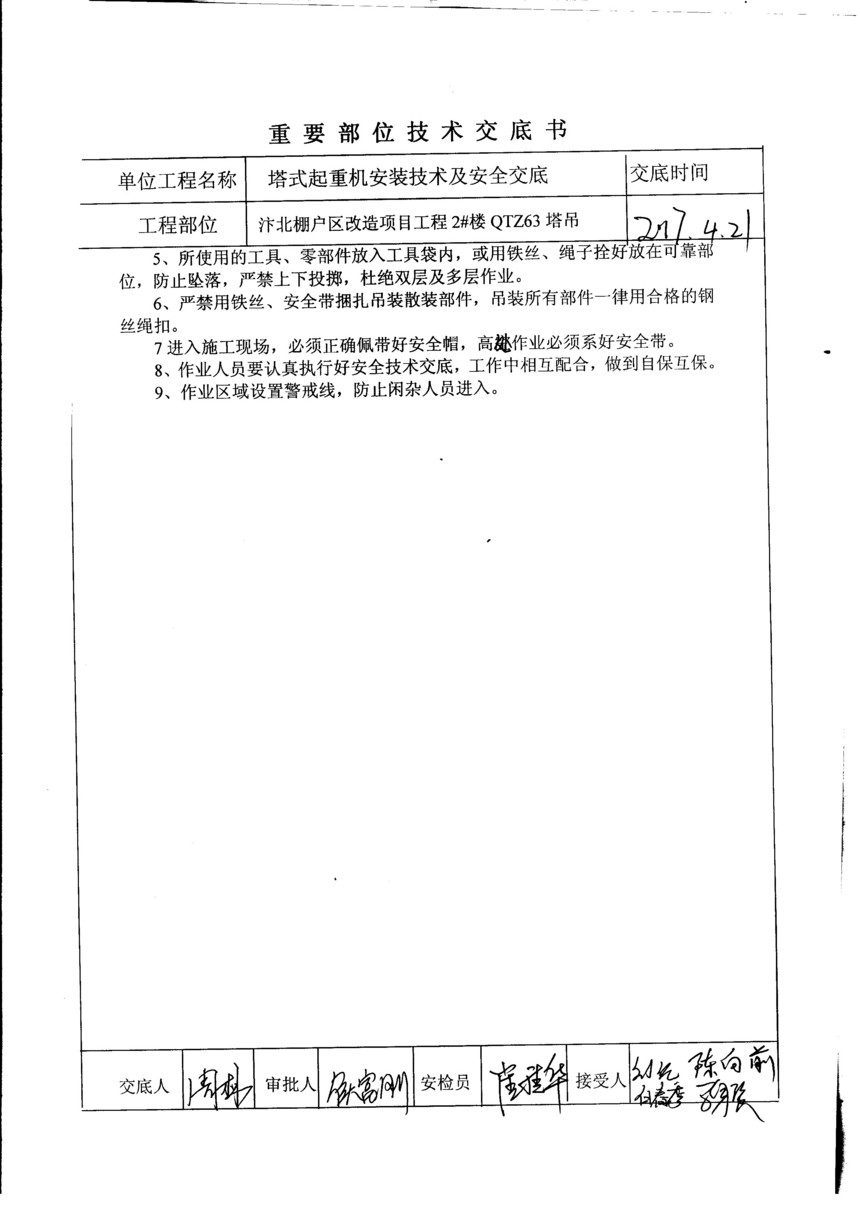

维修保养交底书：点击查看

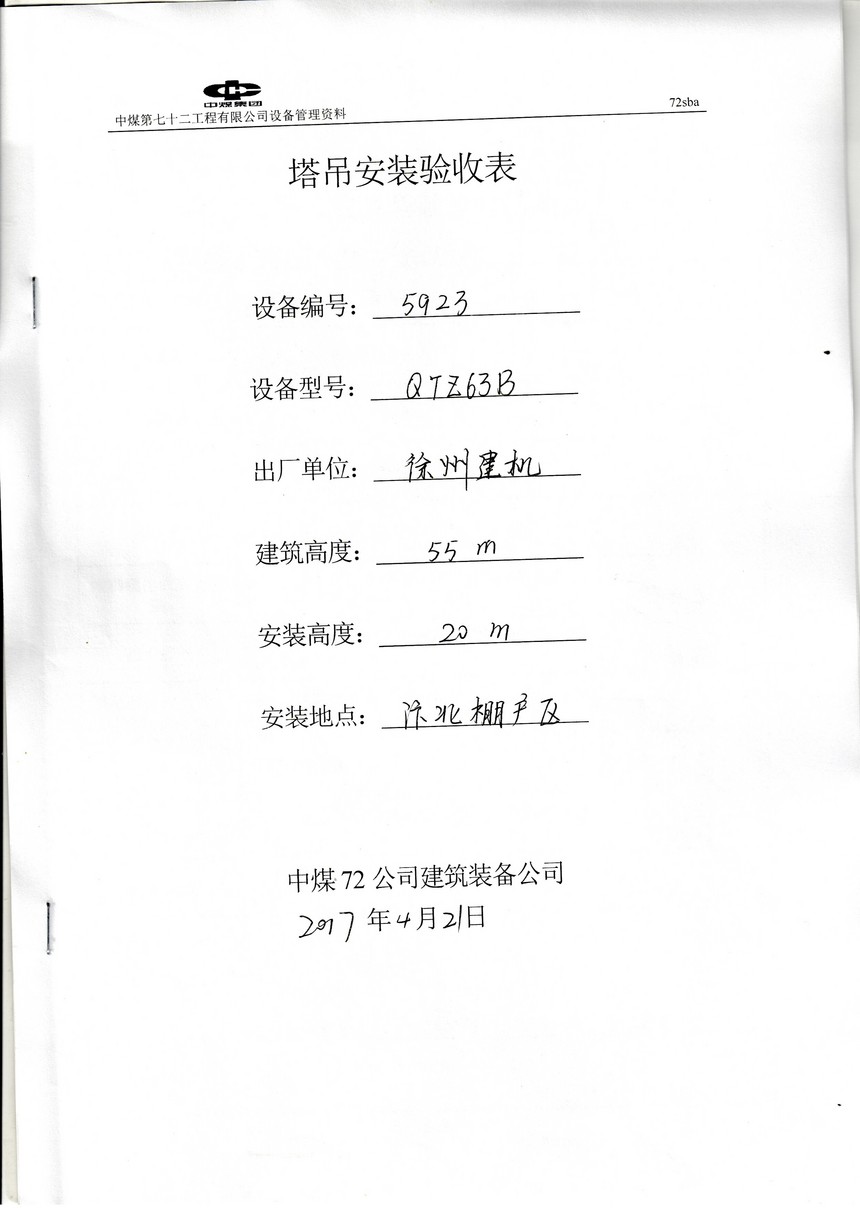

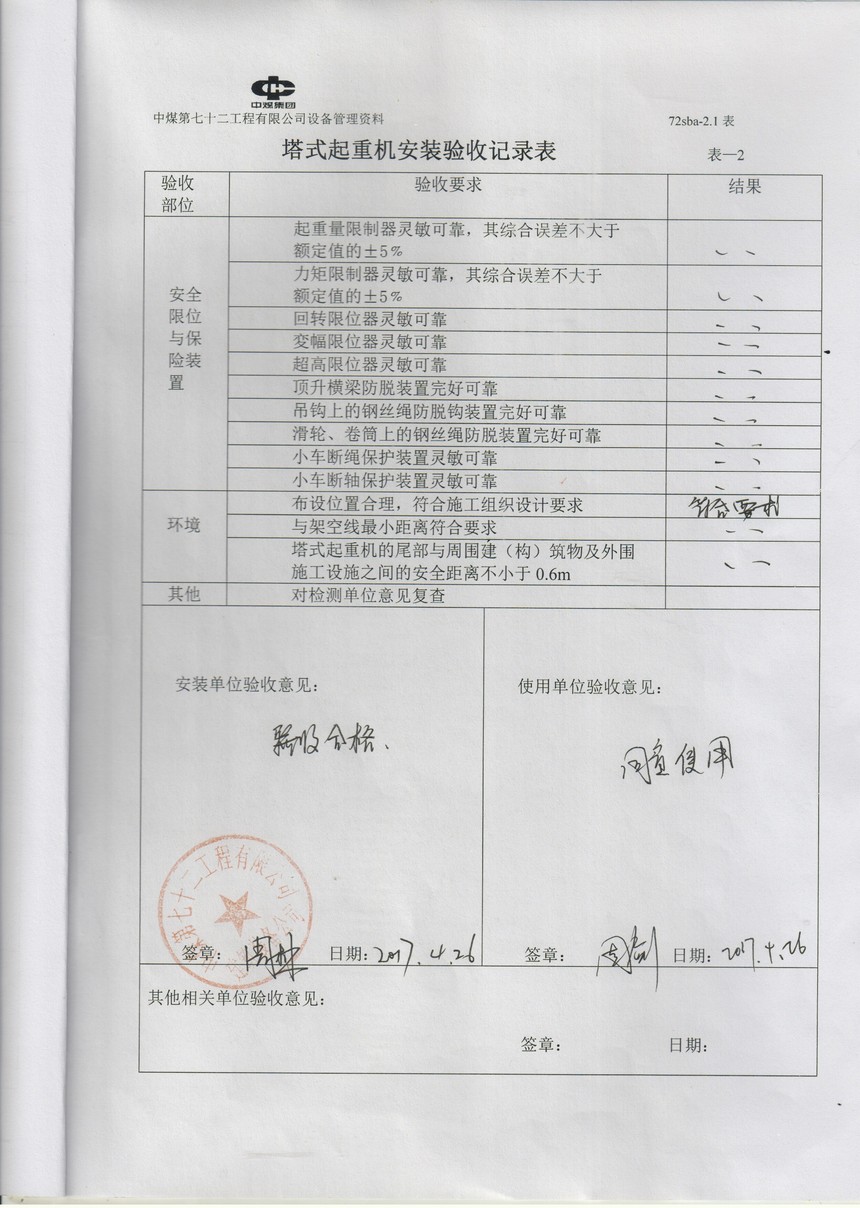

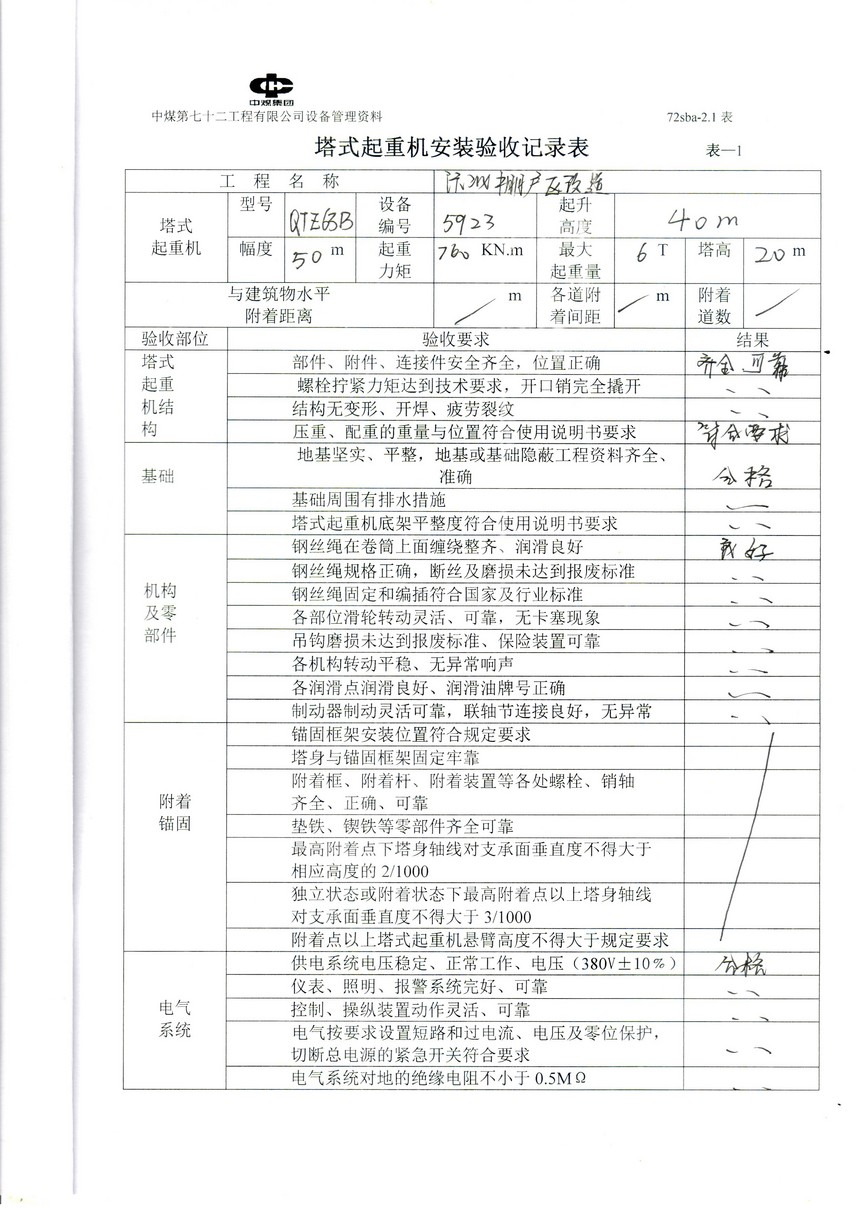

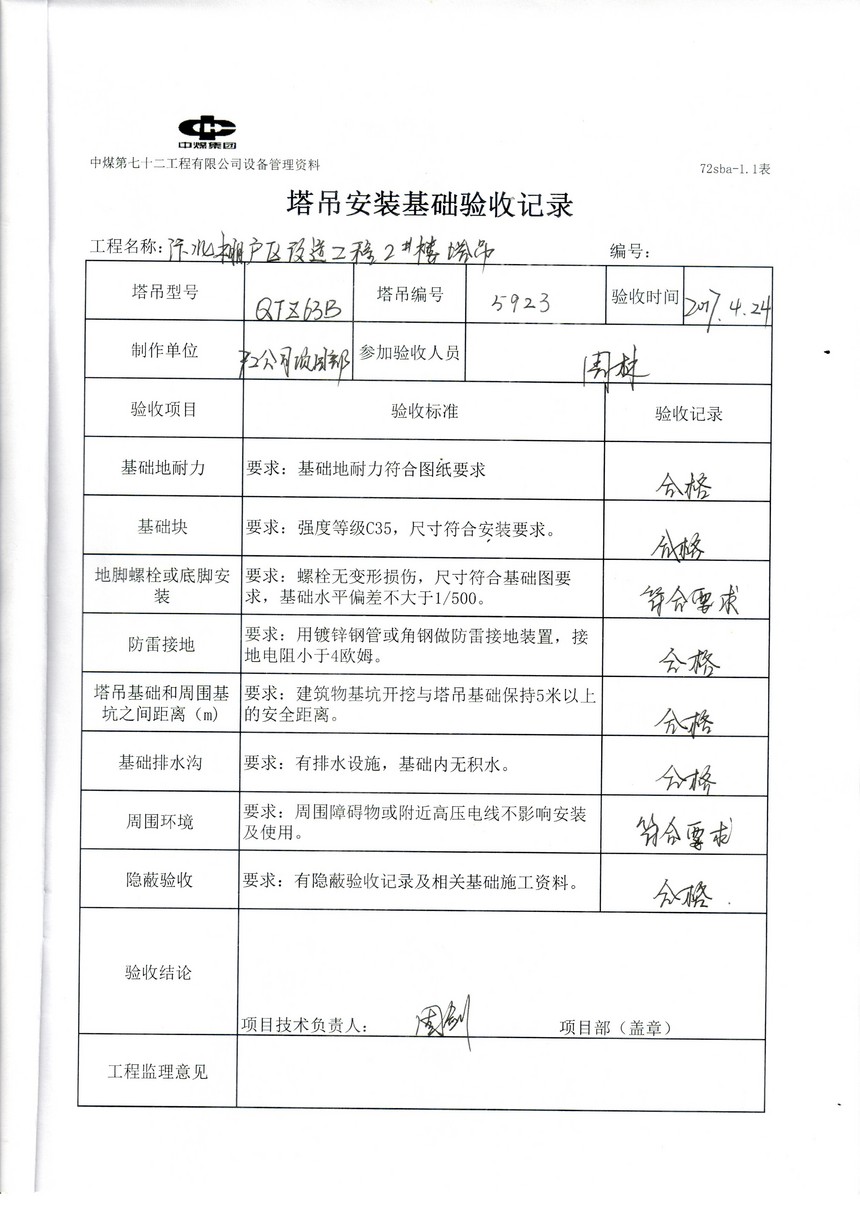

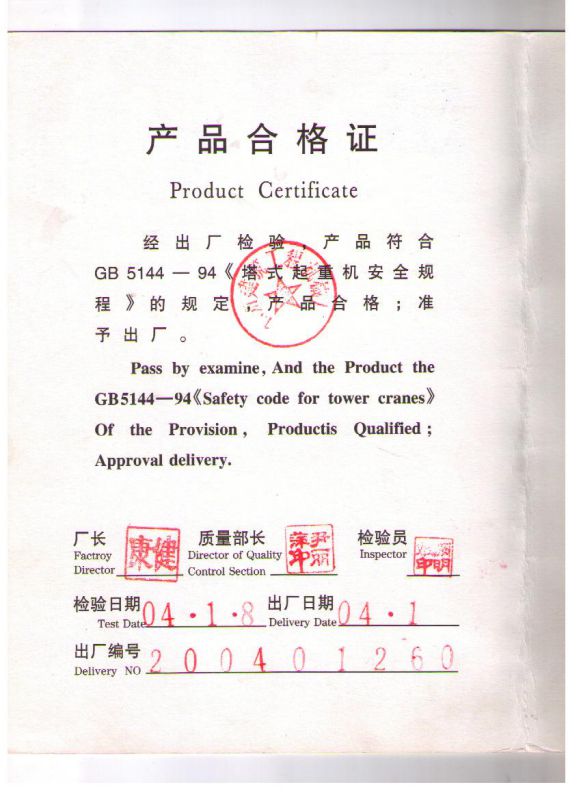

设备验收资料：

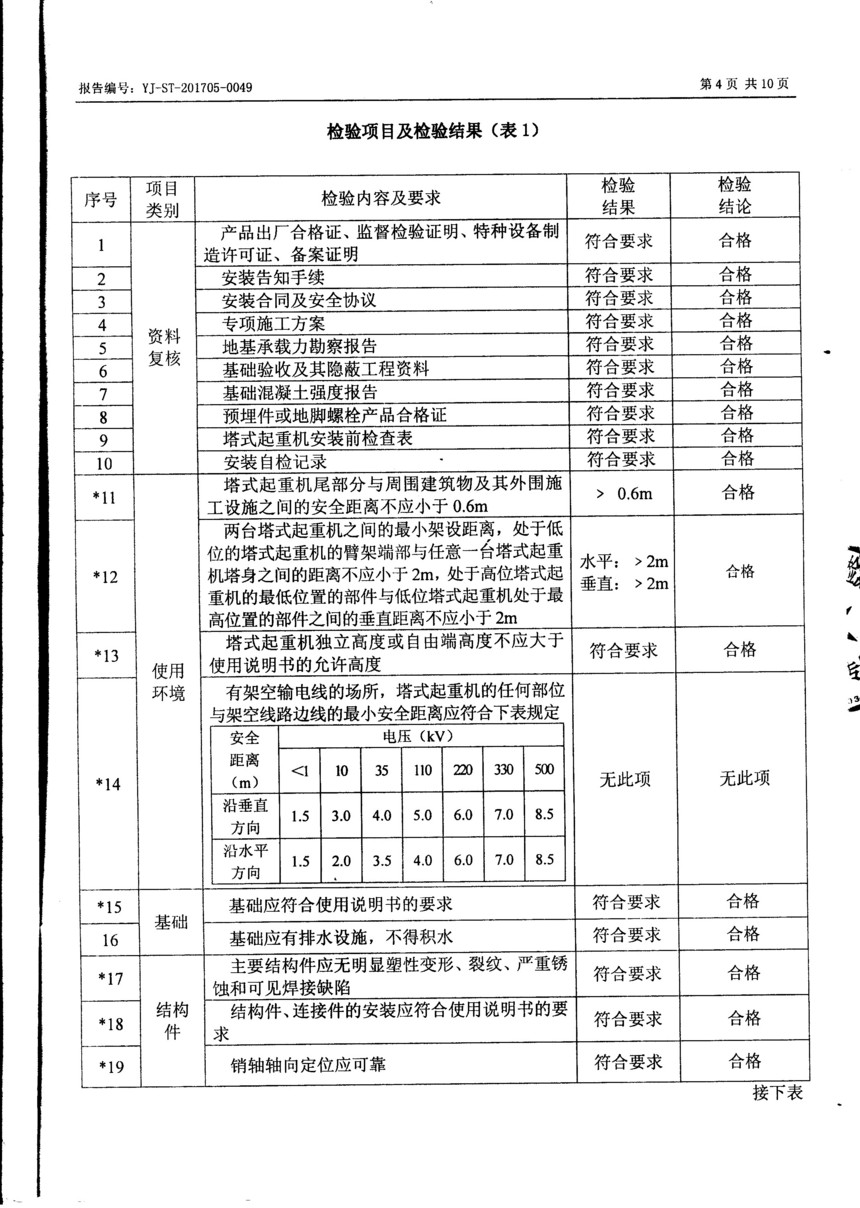

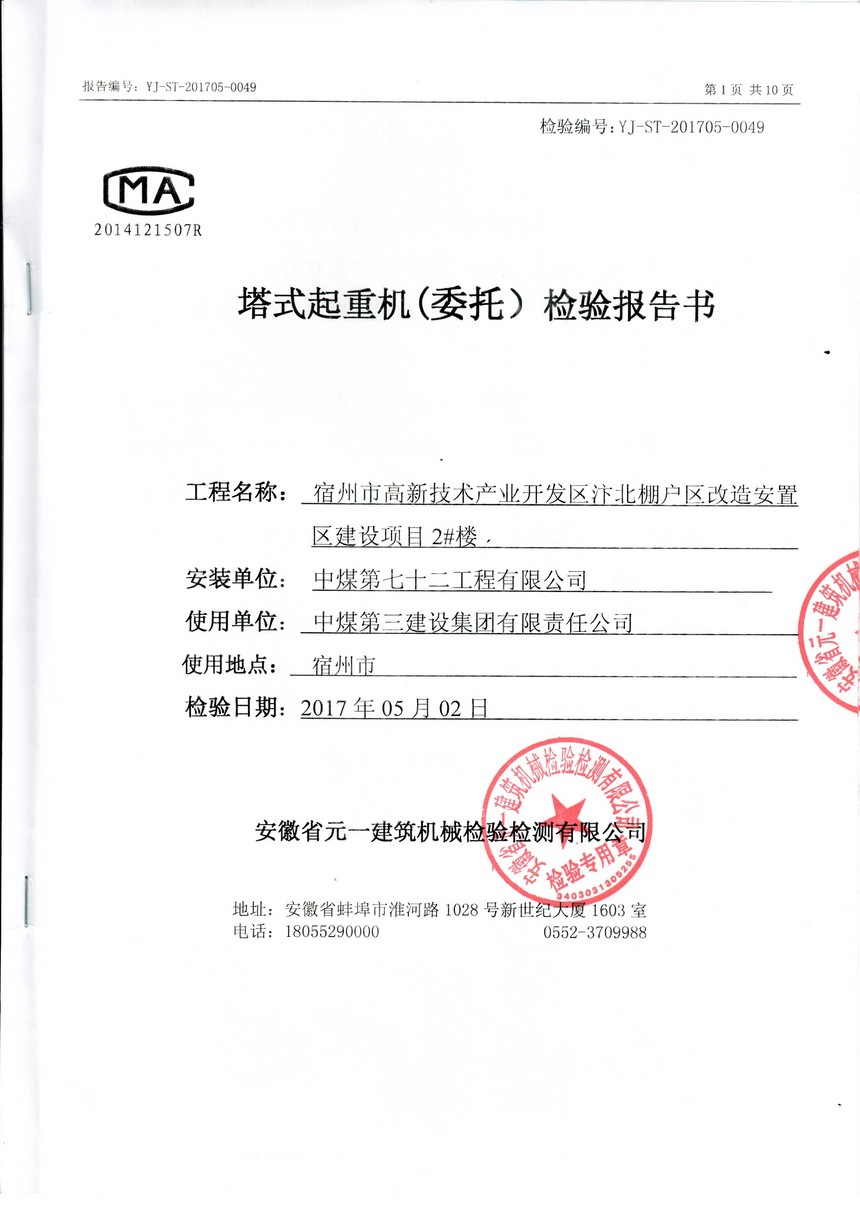

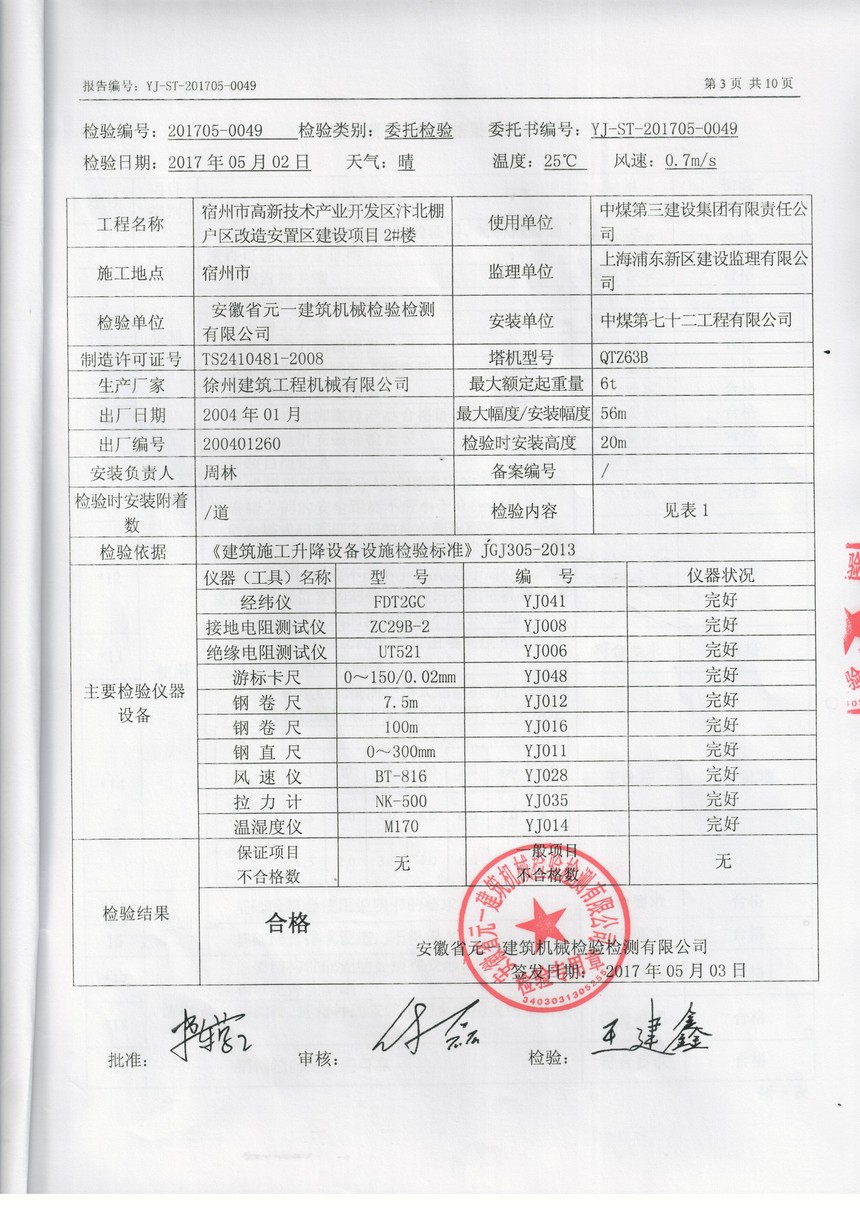

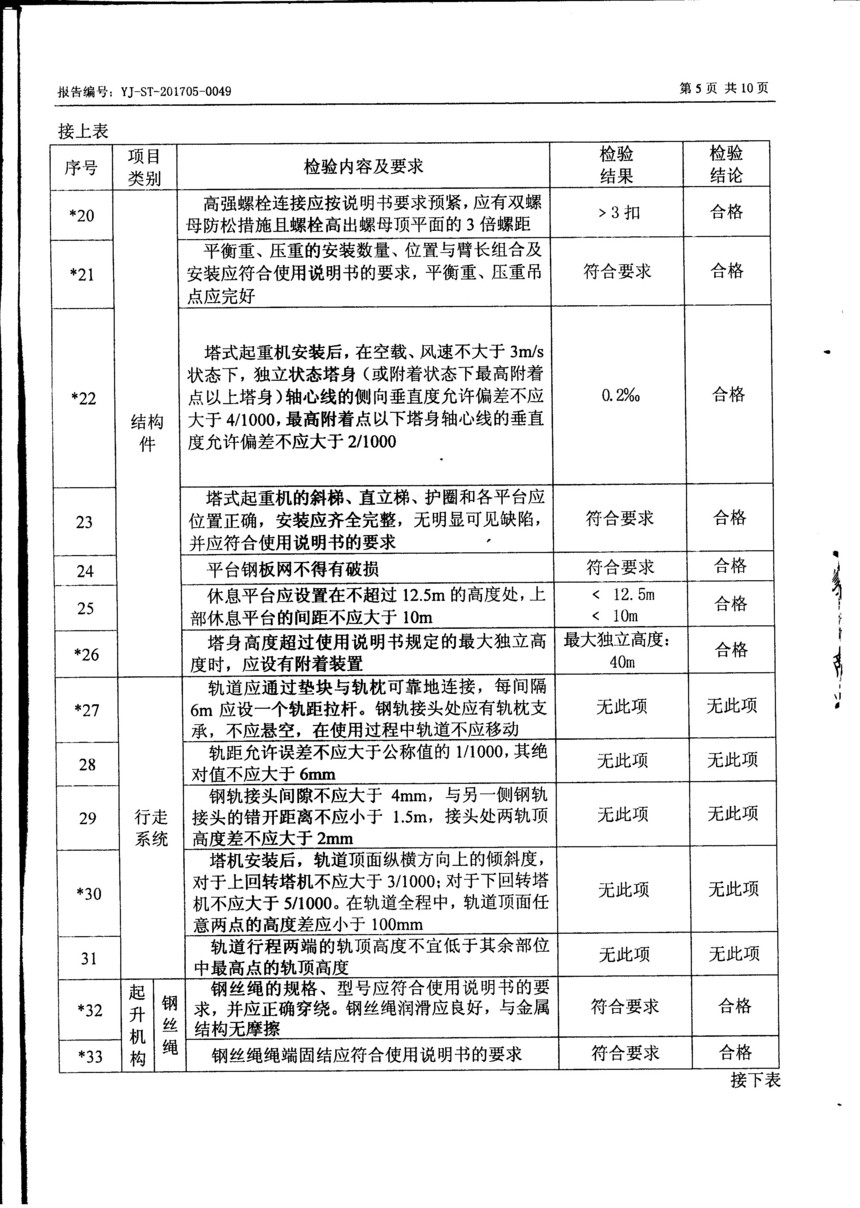

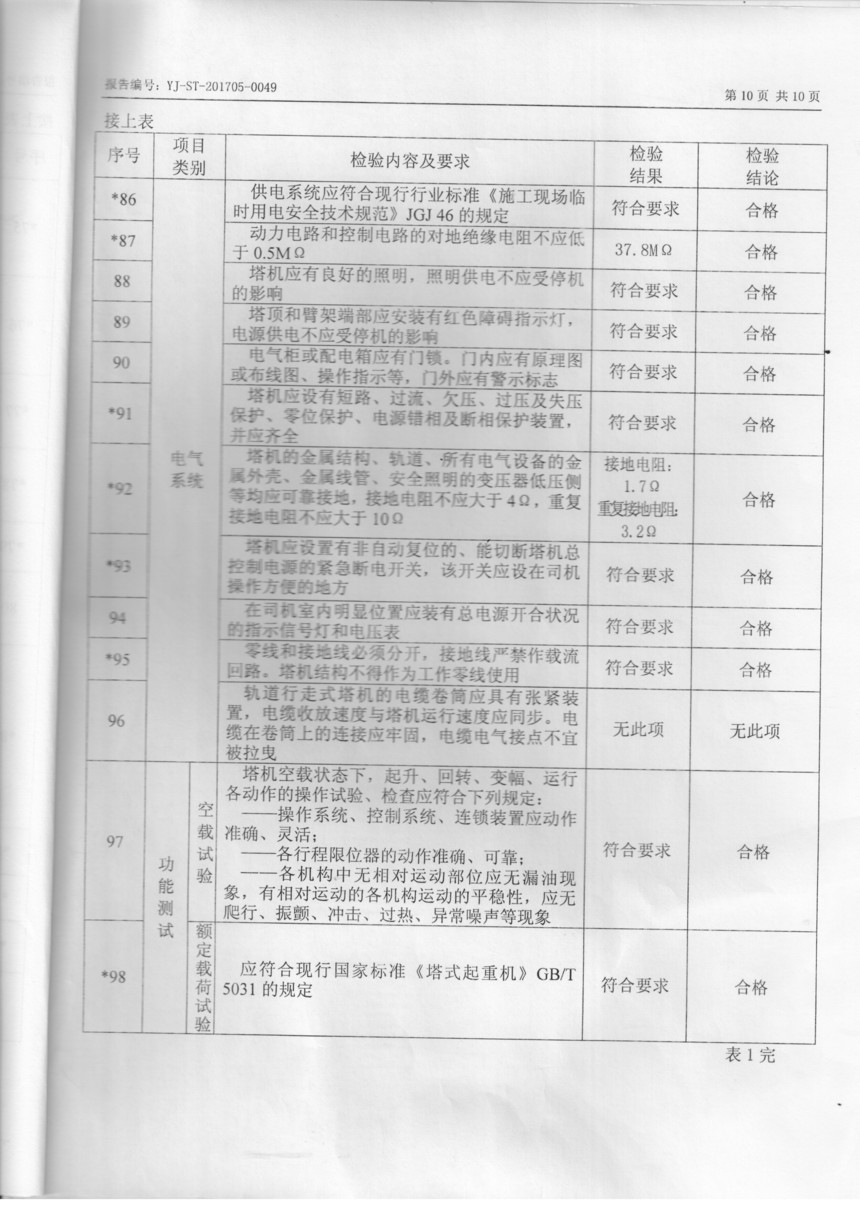

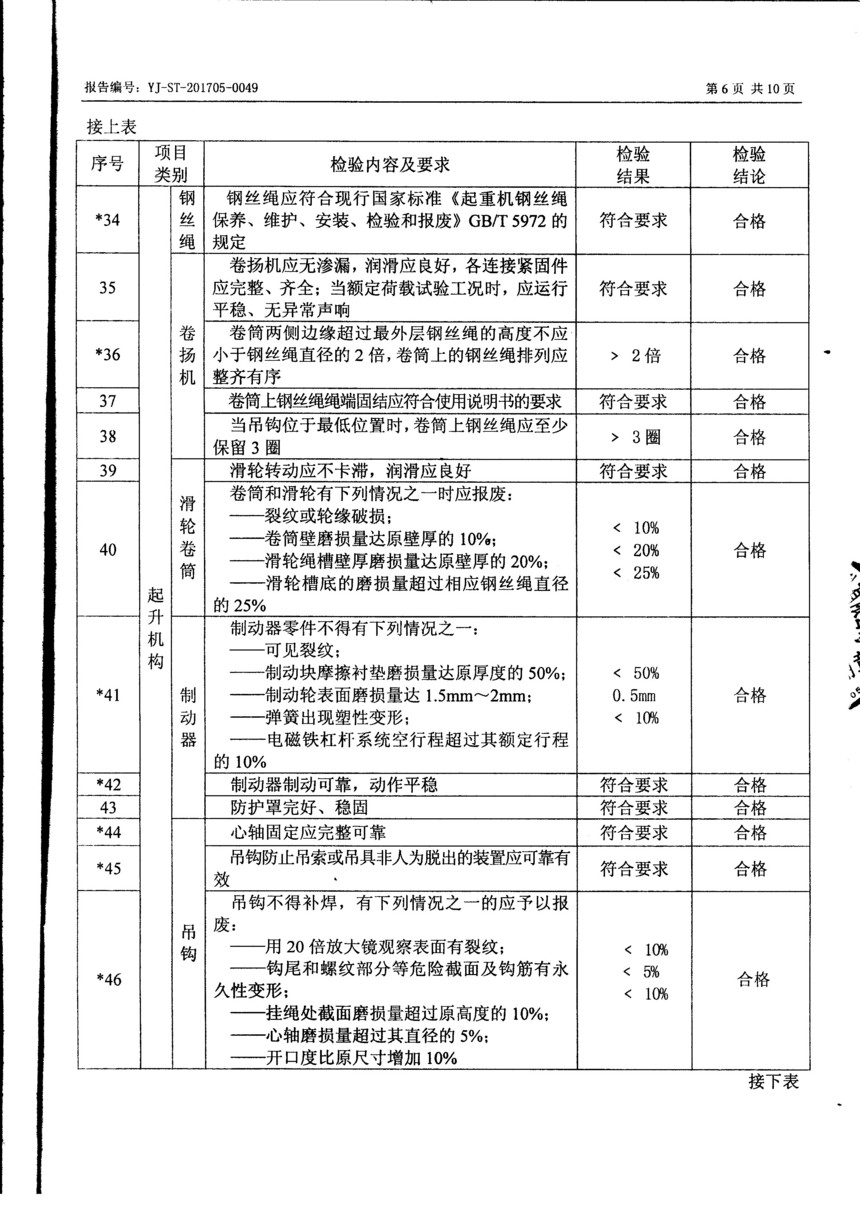

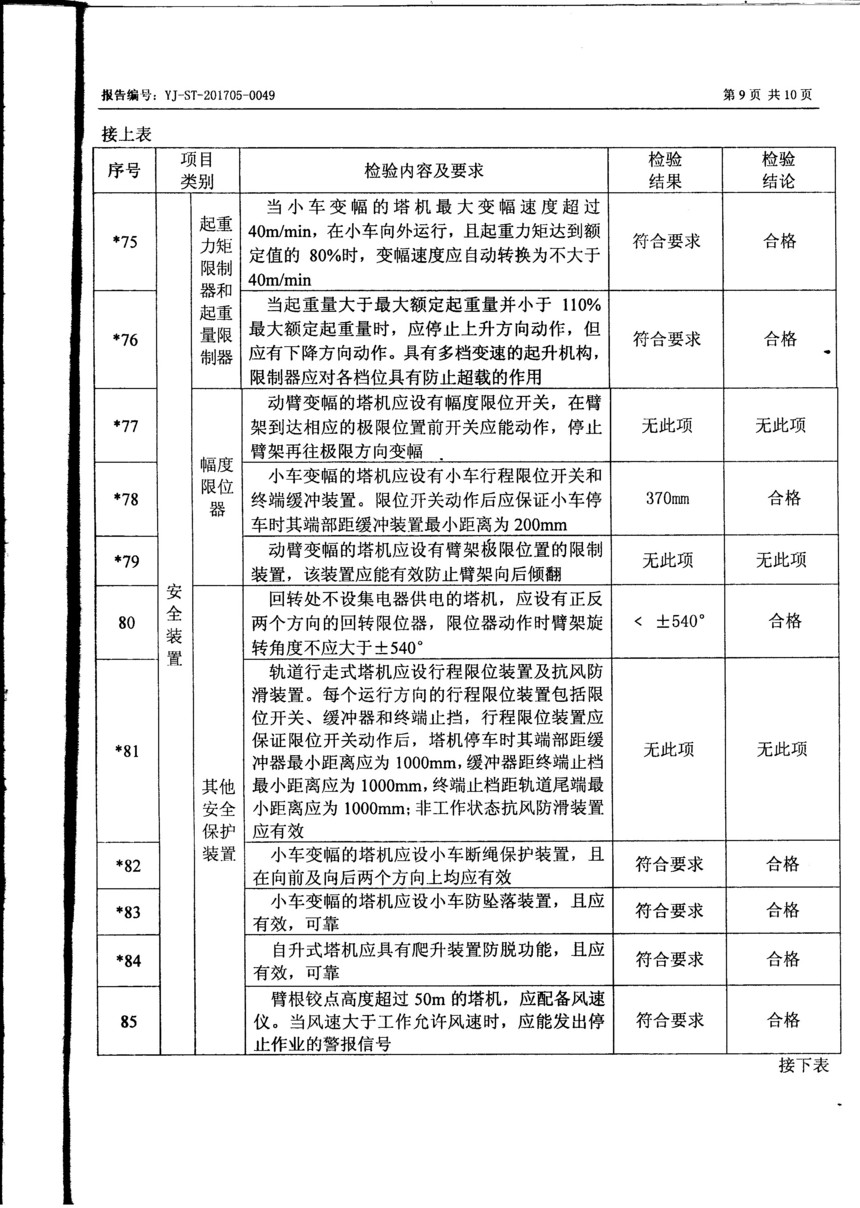

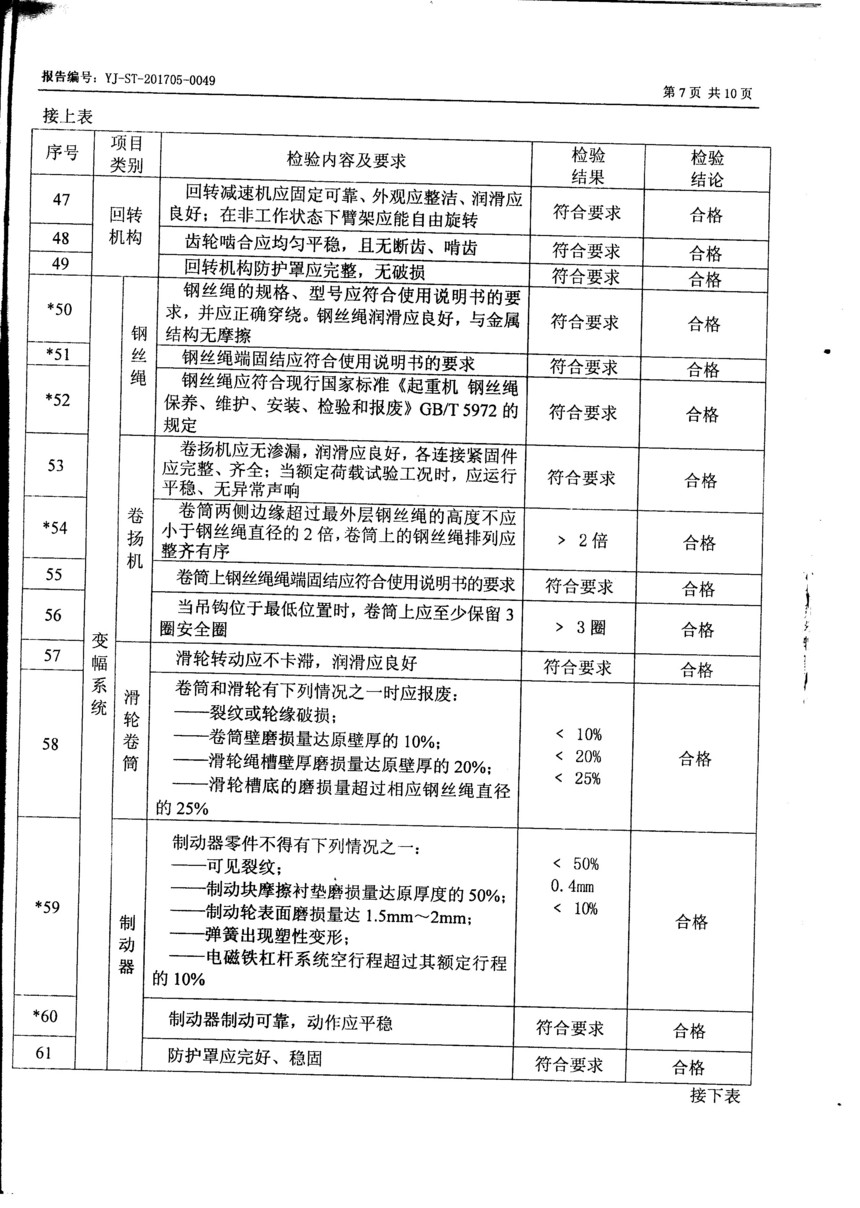

设备检验资料：
设备操作人员：黄世评 王计辉
操作人员上岗证：
设备参数：
无附着最大安装高度：40m
附着后最大安装高度：140m
起重臂长度：50m
最大吊重：6000Kg(13.7m半径内)
起重臂前端吊重：1300Kg
混凝土基础设计强度：C35
标准节连接螺栓：M30×342高强螺栓
螺栓预紧力矩：2.5KN.m

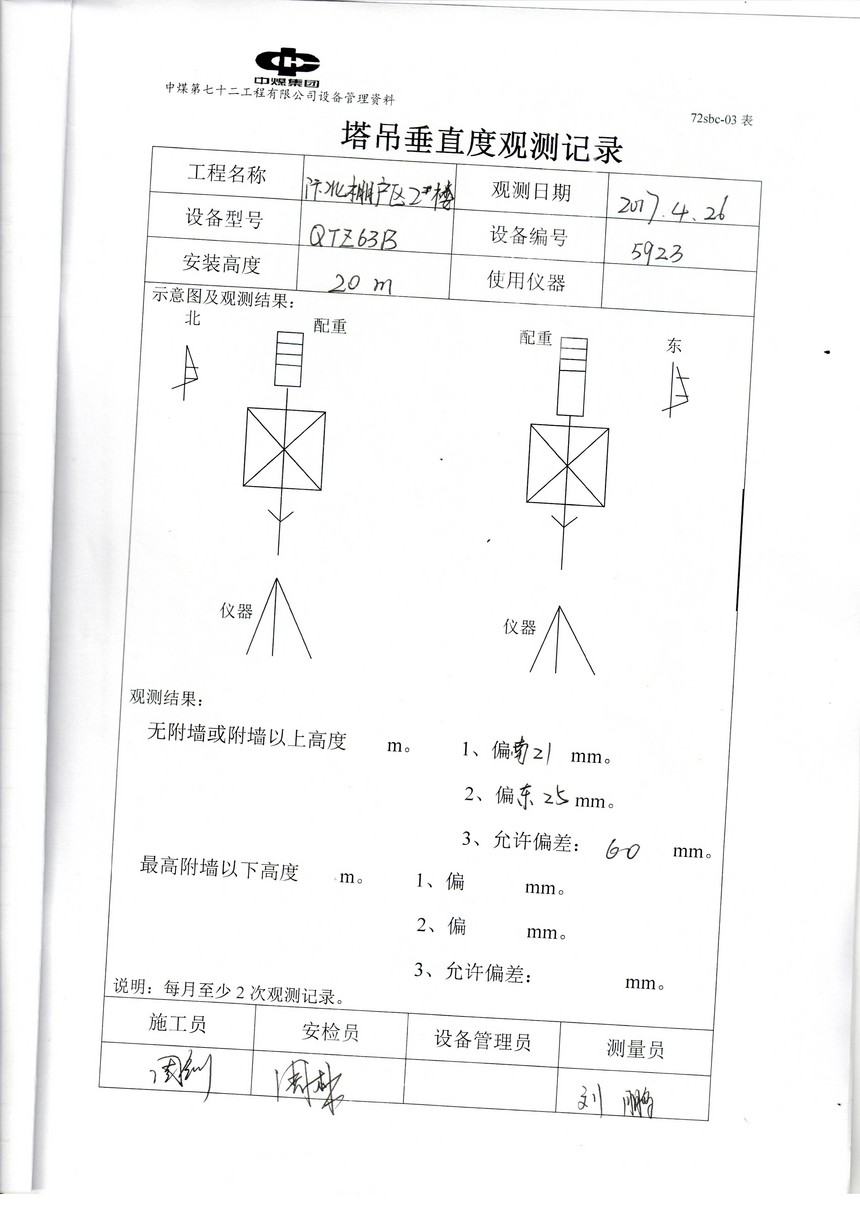

垂直度允差：3/1000

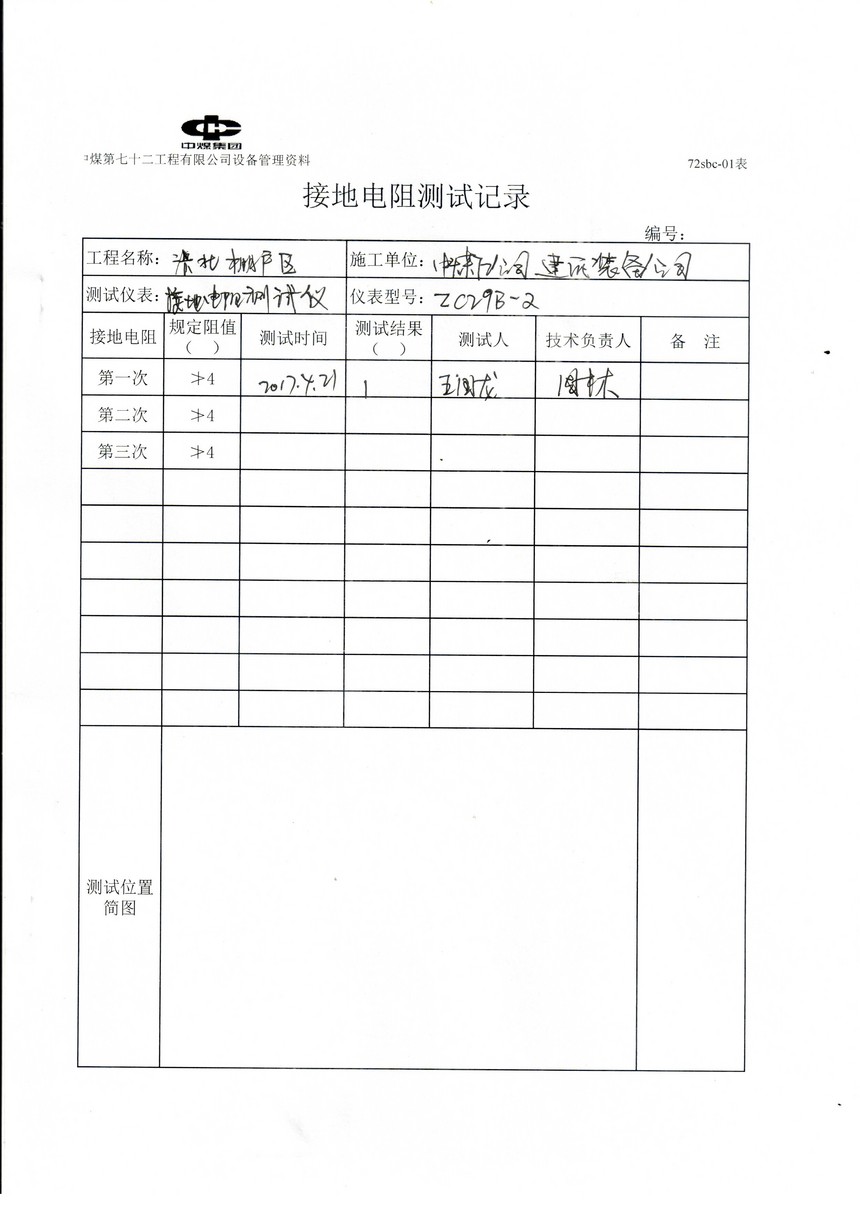

整机接地电阻：小于4Ω
电力系统：三相五线制
电源电缆：YCW3×16+2×10
电压：380V±10﹪
供电频率：50Hz
整机总功率：36.5KW
工地电源开关I≥100A
起重性能表：
- - 幅度R(m) 2～13.72 14 14.48 15 16 17 18 19 20 21 22 23 24 25 25.23 26 26.67 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 | 50米臂长 2倍率 起重量Q(kg) 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 2897 2812 2772 2656 2549 2449 2355 2268 2186 2108 2036 1967 1902 1841 1783 1728 1676 1626 1578 1533 1490 1449 1409 1371 1335 1300 | 50米臂长 4倍率 起重量Q(kg) 6000 5865 5646 5426 5046 4712 4417 4154 3918 3706 3514 3339 3180 3032 3000 2897 2812 2772 2656 2549 2449 2355 2268 2186 2108 2036 1967 1902 1841 1783 1728 1676 1626 1578 1533 1490 1449 1409 1371 1335 1300 |
QTZ63塔吊技术图册：
